JW系列螺旋升降機附件的確認
蝸輪絲桿升降機支座安裝廣泛應用于開關裝置、傾斜裝置。支座與支架配合，實現多方位升降。此件只適應于JWM型工作在沖擊、振動不大的場合，請不要應用在JWB、JWH結構中。雙頭輸出：適用于開閉裝置，反轉裝置。
產地：
河北省滄州市吳橋
供應商：河北橋星減速機制造有限公司
電話：0317-7364606 傳真：0317-7369606
JW系列螺旋升降機附件的確認詳細介紹
1.支座安裝廣泛應用于開關裝置、傾斜裝置。如圖：
|
型號
|
A
|
B
|
C
|
D
|
E
|
F
|
|
002
|
75
|
60
|
15
|
64
|
12
|
25
|
|
005
|
75
|
60
|
15
|
64
|
12
|
25
|
|
010
|
75
|
60
|
15
|
86
|
15
|
35
|
|
025
|
100
|
75
|
20
|
115
|
20
|
45
|
|
050
|
105
|
75
|
25
|
158
|
25
|
58
|
|
100
|
145
|
100
|
40
|
201
|
30
|
76.3
|
|
150
|
155
|
105
|
50
|
224
|
44
|
76.3
|
|
200
|
173
|
110
|
63
|
244
|
50
|
89.1
|

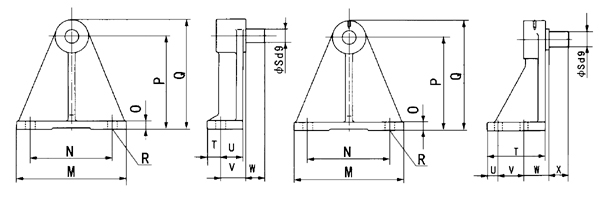

2.支架
支座與支架配合，實現多方位升降。
型號 | M | N | O | P | Q | R | S | T | U | V | W | X |
002 | 130 | 100 | 12 | 100 | 118.5 | 2-φ12 | 15 | 15 | 28 | 30 | 15 | — |
005 | 130 | 100 | 12 | 100 | 118.5 | 2-φ12 | 15 | 15 | 28 | 30 | 15 | — |
010 | 180 | 130 | 15 | 150 | 178 | 2-φ18 | 15 | 25 | 40 | 45 | 17 | — |
025 | 180 | 130 | 15 | 150 | 178 | 2-φ18 | 20 | 25 | 40 | 45 | 30 | — |
050 | 200 | 150 | 15 | 170 | 200 | 2-φ18 | 25 | 25 | 40 | 45 | 35 | — |
100 | 280 | 220 | 22 | 240 | 290 | 4-φ22 | 40 | 159 | 30 | 70 | 70 | 55 |
150 | 360 | 280 | 27 | 300 | 360 | 4-φ33 | 50 | 195 | 40 | 85 | 85 | 70 |
200 | 400 | 320 | 30 | 380 | 450 | 4-φ33 | 63 | 210 | 40 | 90 | 90 | 75 |

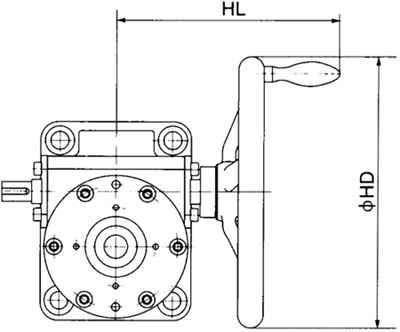

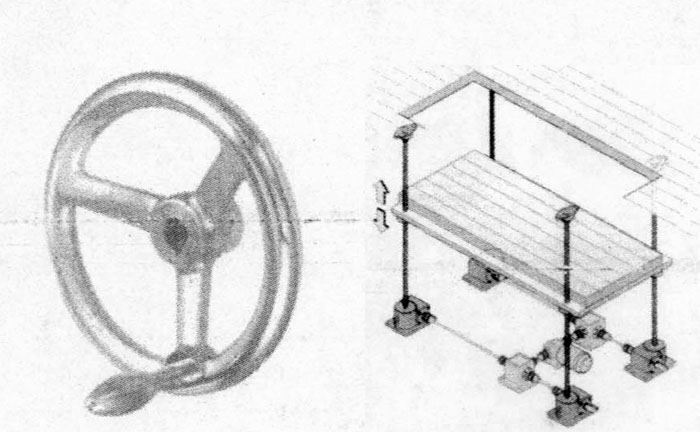

3.手輪盤：
此件只適應于JWM型工作在沖擊、振動不大的場合，請不要應用在JWB、JWH結構中。
手動操作扭矩=所需輸入扭矩/手輪操作盤半徑
尺寸表：
型號 | NV80 | NV100 | NV200 | NV280 | NV450 | |||||
HD | HL | HD | HL | HD | HL | HD | HL | HD | HL | |
JWM002 | 80 | 108 | — | — | — | — | — | — | — | — |
JWM005 | 80 | 108 | — | — | — | — | — | — | — | — |
JWM010 | 80 | 122 | 100 | 125 | — | — | — | — | — | — |
JWM025 | — | — | 100 | 140 | 200 | 198 | — | — | — | — |
JWM050 | — | — | — | — | 200 | 221 | 280 | 229 | — | — |
JWM100 | — | — | — | — | — | — | 280 | 242 | 450 | 295 |
JWM150 | — | — | — | — | — | — | 280 | 247 | 450 | 300 |
JWM200 | — | — | — | — | — | — | — | — | 450 | 304 |
注：手輪為外購件，以定貨時實物尺寸為準。

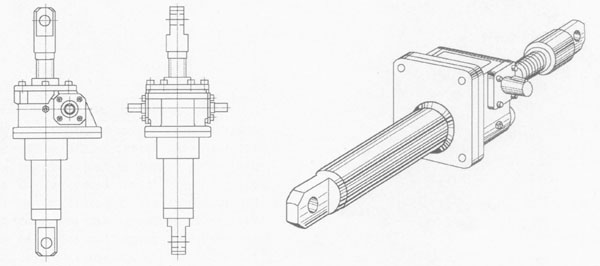

4.雙頭輸出：適用于開閉裝置，反轉裝置

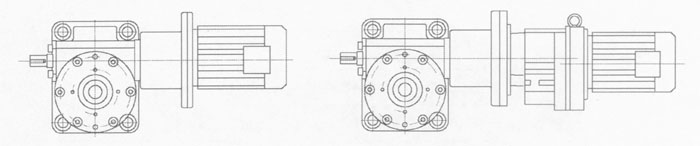

5.帶電機示意圖

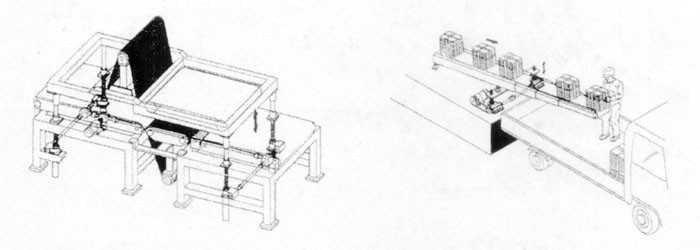

6.應用舉例：
 平臺升降 |
 調整表面加工機的工作高度 調整滑動傳送帶的傾斜程度 |
 更改校正器的作業高 大型窗戶（門）自動開關 |
相關產品
橋星蝸輪絲桿升降機，橋星SWL蝸輪絲桿升降機是一種基礎起重部件，具有結構緊湊、體積小、重量輕、動力源廣泛、無噪音、安裝方便等特點。
橋星螺旋升降機，JW系列螺旋升降機可以用電動機或其他動力直接帶動，也可以手動。JWB型升降機本身不具有自鎖功能，為了防止由于軸向載荷和絲桿的自重而產生逆轉，_外加制動裝置或選擇帶有制動的驅動源，請確保制動扭矩大于保持扭矩。
橋星減速機械制造有限公司生產的JW系列螺旋升降機（梯形絲桿型）適用于低速、低頻率的場合，主要構成部件為：精密梯形絲桿副與高精度蝸輪蝸桿副。
