概述
SWL系列蝸輪絲杠升降機是一種基礎起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）標準。該產品可廣泛用于機械、冶金、建筑、化工、醫療、文化衛生等各個行業。承載能力2.5—120T。具有結構緊湊、體積小、重量輕、動力源廣泛、噪音小、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等優點。具有提升、降落、推進、翻轉等功能，可以單臺或組合使用。能按_程序準確地控制調整提升或推進的高度，可以用電動機或其它動力直接帶動，也可以手動。_輸入轉速1500r/min，_提升速度2.7m/min。有不同的結構型式和裝配方式，提升高度按用戶的要求制造。該裝置可以自鎖。

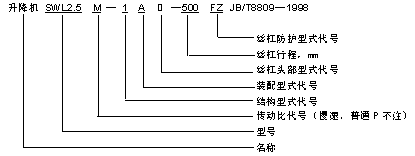

型式和標記

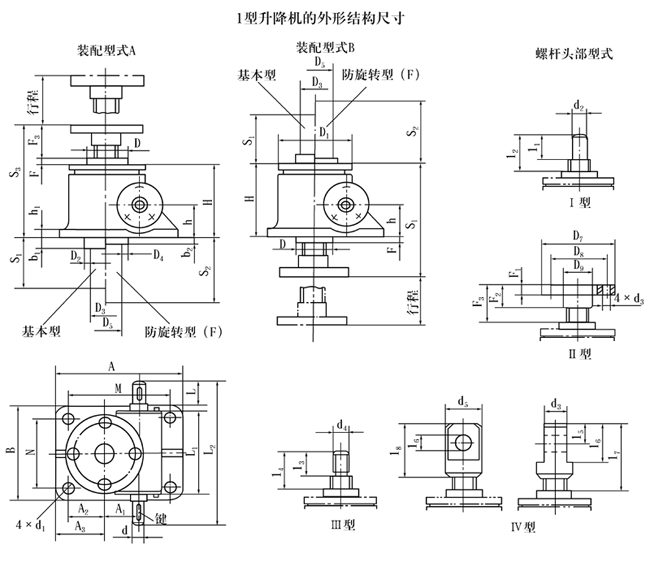

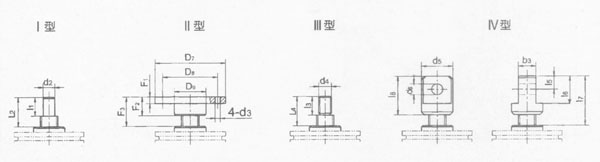

SWL型蝸輪絲桿升降機外形結構尺寸（1型）

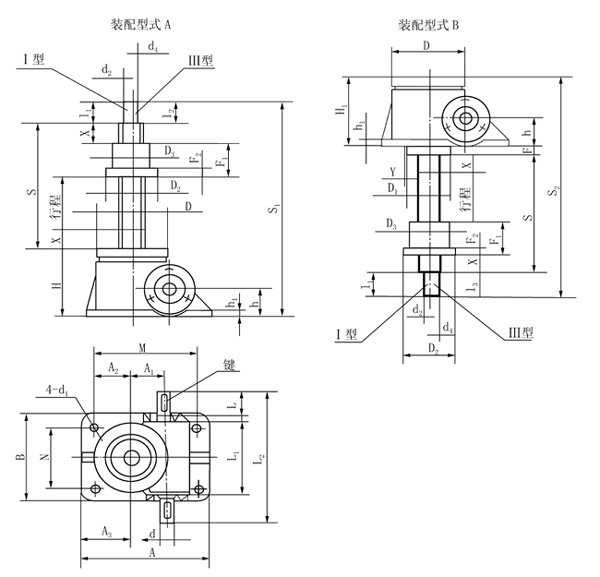

SWL系列蝸輪絲杠升降機外形結構尺寸（2型）

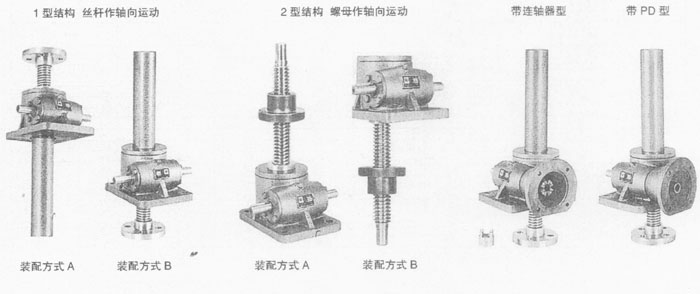

結構形式與裝配方式

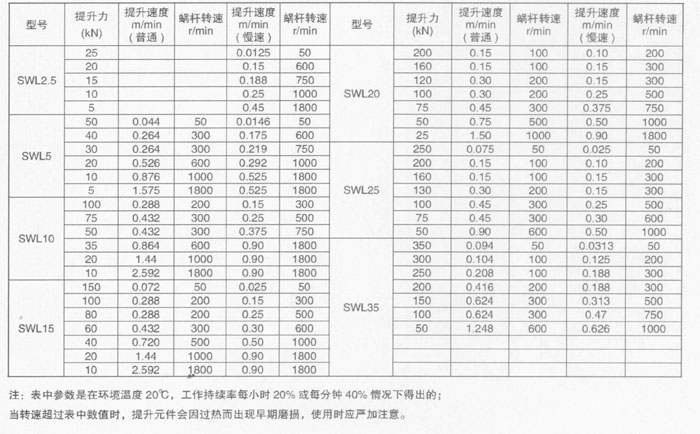

六、升降級的提升力和提升速度表

七、絲桿長度與_負荷的關系

八、升降機的選型說明：

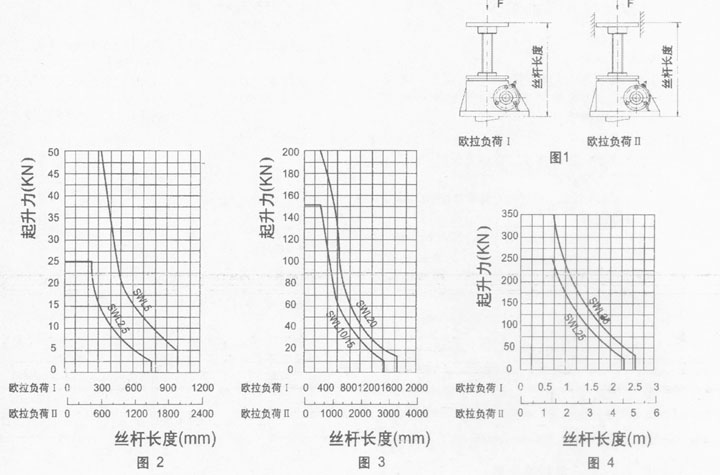

    根據絲桿行程和提升負荷查圖1～圖4，找出所需升降機的型號。再查提升力和提升速度表，校核提升速度是否滿足要求。
    例：已知提升負荷為F=20 kN，絲桿行程=400ram，提升速度V=0．65m／min，試求所需的升降機。
    根據F=20kN，絲桿行程=400mm查圖2，選擇SWL5升降機。再查提升力和提升速度表核對SWL5升
降升在20kN負荷下只允許O．526m／min的速度，只有重選大型號的升降機。再查提升和提升力速度表得知
SWLl 0在20kN負荷下允許提升速度為1．44m／min而滿足要求。
九、說明：
    （1）當壓力負荷減小時，提升高度可隨之增大（兩者具體關系詳見圖2～圖4）：
    （2）在提升不同的負荷時，所允許的扭矩、功率、轉速也不同，且不同工作持續率的_功率也不同;
    （3）1型結構采用油脂潤滑，隨著溫度的升高應及時補充潤滑劑：
    （4）表中的效率為用油脂潤滑條件下的參數：
    （5）工作期間應及時更換潤滑劑：
    （6）m作環境溫度：一20~C一十80℃：
    （7）在靜止狀態一般可以自鎖。
