裝配型式A實體模型

裝配型式B實體模型

裝配型式C實體模型

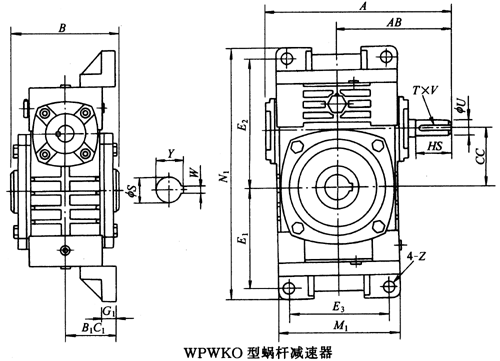

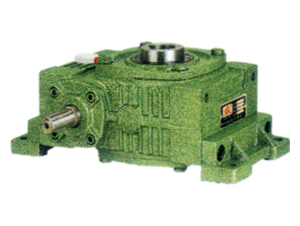

WPWKO40、WPWKO50、WPWKO60、WPWKO70、WPWKO80、WPWKO100、WPWKO120、WPWKO135、WPWKO155、WPWKO175、WPWKO200、WPWKO250、型蝸輪蝸桿減速器主要尺寸

規(guī)格	減速比	E1	E2	E3	G1	M	N	E	F	G	Z	Z×L	輸入軸			輸出軸
													HS	U	T×V	S	W×Y
40	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	72	97	70	12	100	130	80	110	10	10	M6×12	25	12	4×3	16	5×18.3
50		90	110	90	14	120	140	95	110	15	12	M6×18	30	12	4×2.5	20	6×22.8
60		102	129	100	15	130	150	105	120	18	12	M8×20	40	15	5×3	25	8×28.3
70		120	155	120	20	150	190	115	150	18	15	M10×25	40	18	6×3.5	30	8×33.3
80		140	180	140	20	170	220	135	180	18	15	M12×28	50	22	6×3.5	35	10×38.3
100		165	215	190	22	190	270	155	220	20	15	M12×30	50	25	8×4	40	12×43.3
120		195	255	220	25	230	320	180	260	25	18	M14×32	65	30	8×4	45	14×48.8
135		230	285	260	30	250	350	200	290	30	18	M16×35	75	35	10×5	60	18×64.4
155		250	305	290	35	280	380	220	320	32	21	M16×35	85	40	12×5	70	20×74.9
175		273	348	320	40	310	410	250	350	37	21	M16×35	85	45	14×5.5	80	22×85.4
200		305	390	370	40	355	445	290	390	45	24	M20×36	95	50	14×5.5	85	22×90.4
250		375	475	440	45	460	560	380	480	50	28	M24×42	110	60	18×7	110	28×116.4
