采用高壓壓鑄鋁合金外殼，采用新的加工工藝，提高了工件密度，產品內在的質量_，體積更小，重量更輕，外觀更美。全部使用潤滑脂潤滑，不易漏油，用戶可根據需要在_角度，方向安裝使用。
單級減速機型號：WB65、WB85、WB100、WB120、WB150
減速比有9、11、17、21、23、29、35、43、47、59、71
雙級減速機型號：WBE1065、WBE1285、WBE1510
減速比有121、187、289、385、473、595、731、989、1225、1849
機座：立式機座、立式派生機座、臥式機座。
輸入轉速：1500r/min
輸出轉速：單級167、136、88、71、65、52、43、35、32、25、21。
雙級12.4、8、5.2、3.9、3.2、2.5、2、1.5、1.2、0.8。
輸入轉速：1000r/min
輸出轉速：單級111、91、59、43、34、29、23、21、17、14。
雙級8.2、5.3、3.4、2.6、2.6、1.7、1.4、1、0.8、0.5。
單級減速機配制的電機功率（瓦W）：60~750W
WB65交流三相電機：60W、90W、120W
交流單相電機：40W、60W、90W
SZ型直流伺服電機：50W
WB85交流三相電機：90W、120W、180W、250W
交流單相電機：90W、120W
SZ型直流伺服電機80W、123W、185W
WB100交流三相電機：180W、250W、370W、550W、750W
交流單相電機：180W、250W、370W、550W
SZ型直流伺服電機185W、355W
雙級減速機配制的電機功率（瓦W）：60~550W
WB1065交流三相電機：60W、90W、120W
交流單相電機：40W、60W、90W
SZ型直流伺服電機：50
WB1285交流三相電機：90W、120W、180W、250W
交流單相電機：90W、120W
SZ型直流伺服電機：80W、123W、185W。
WB1510交流三相電機：180W、250W、370W、550W
交流單相電機：180W、250W、370W、550W
SZ型直流伺服電機：185W、355W
實際要求的輸出扭矩（牛頓。米N.M）：
單級：25、50、100、150、250
雙級：150、260、300
三、單級減速機型號規格表

機型號 電動機功率 減速比 輸出許用扭矩（N-m） 交流三相電機 交流單相電機 Z型直流電機 SZ型直流伺服電機 9 11 17 23 29 35 43 47 59 71 65 60 40 50 50 ○ ○ ○ ○ ○ ● ● ● 40 90 60 ○ ○ ○ ● ● ● ● ● 120 90 ● ● ● ● ● ● 85 90 90 80 ○ ○ ○ ○ ○ ○ ● ● ● 80 120 120 123 ○ ○ ○ ○ ○ ● ● ● ● 180 ○ ○ ○ ● ● ● ● ● 250 ● ● ● ● 100 180 180 200 185 ○ ○ ○ ○ ○ ● ● ● ● 100 250 250 ○ ○ ○ ○ ● ● ● ● 370 370 355 ○ ○ ● ● ● ● ● 550 ● ● ● ● ● 750 ● ● ● ● 120 370 370 355 ○ ○ ○ ○ ○ ○ ● ● ● ● 150 550 550 ○ ○ ○ ○ ● ● ● 750 ● ● ● ● ● 150 750 750 ○ ○ ○ ○ ○ ○ ● ● ● ● 250 1100 1100 ○ ○ ○ ○ ● ● 1500 ● ● ● ● 輸出轉速（r/min） 輸入轉速（1500r/min） 167 136 88 65 52 43 35 32 25 21 輸入轉速（1000r/min） 111 91 59 43 34 29 23 21 17 14

四、雙級減速機規格表

機型號	電動機功率				減速比（各數值可開被開根）										輸出許用扭矩（N-m）
	交流三相電機	交流單相電機	Z型直流電機	SZ型直流伺服電機	121	187	289	385	473	595	731	989	1225	1849
1065	60	40			○	○	○	○	●	△	△	△	△		150
	90	60	50	50	○	○	○	●	△	△	△
	120	90			●	●	●	△	△	△
1285	90	90		80	○	○	○	●	●	△	△	△	△	△	260
	120	120		123	○	○	●	●	△	△	△
	180			185	○	●	●	△	△	△
	250				●	●	△	△	△
1510	180	180		185	○	○	○	●	●	△	△	△	△	△	300
	250	250			○	○	●	△	△	△
	370	370		355	○	●	△	△	△
	550	550			●	△	△	△
輸出轉速（r/min）	輸入轉速（1500r/min）				12.4	8	5.2	3.9	3.2	2.5	2	1.5	1.2	0.8
	輸入轉速（1000r/min）				8.2	5.3	3.4	2.6	2.6	1.7	1.4	1	0.8	0.5

五、選型說明：
一、根據機型號大小不同，在同一機型中不同減速比所選用的電機功率也不同。表中列出了根據不同減速比所相應電機功率。
二、表中列有各機型號減速機輸出許用扭矩。選用時，實際工作扭矩應小于本系列減速機許用扭矩，_瞬時負荷和啟動負荷應小于本系列減速機額定負荷的160%。
三、表中標“●”者，可以使用電機全容量。但使用啟動頻繁或沖擊大的負荷時，應選用標“○”者。標“△”者應在輸出軸上裝有卸荷安全裝置，以防止減速機受力矩過大而損壞。

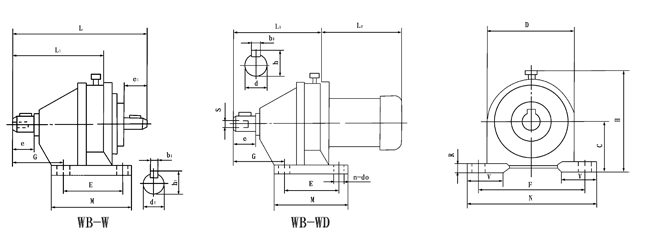

WB、WBD型臥式單級微型擺線減速機外型及安裝尺寸

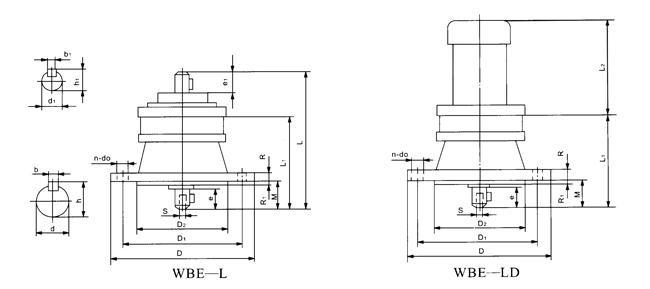

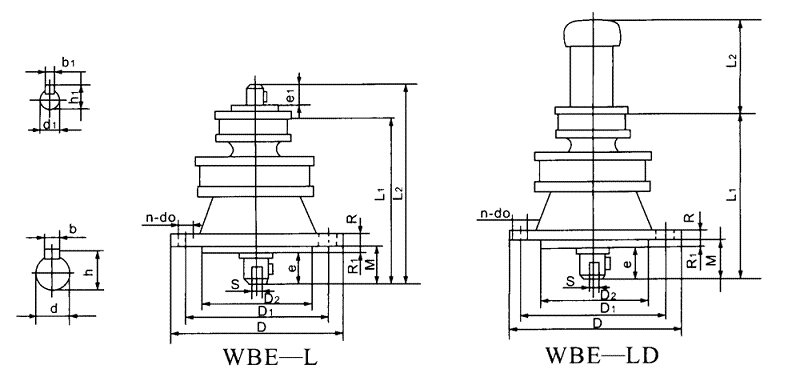

WBE、WBED型立式單級微型擺線針輪減速機外型及安裝尺寸
